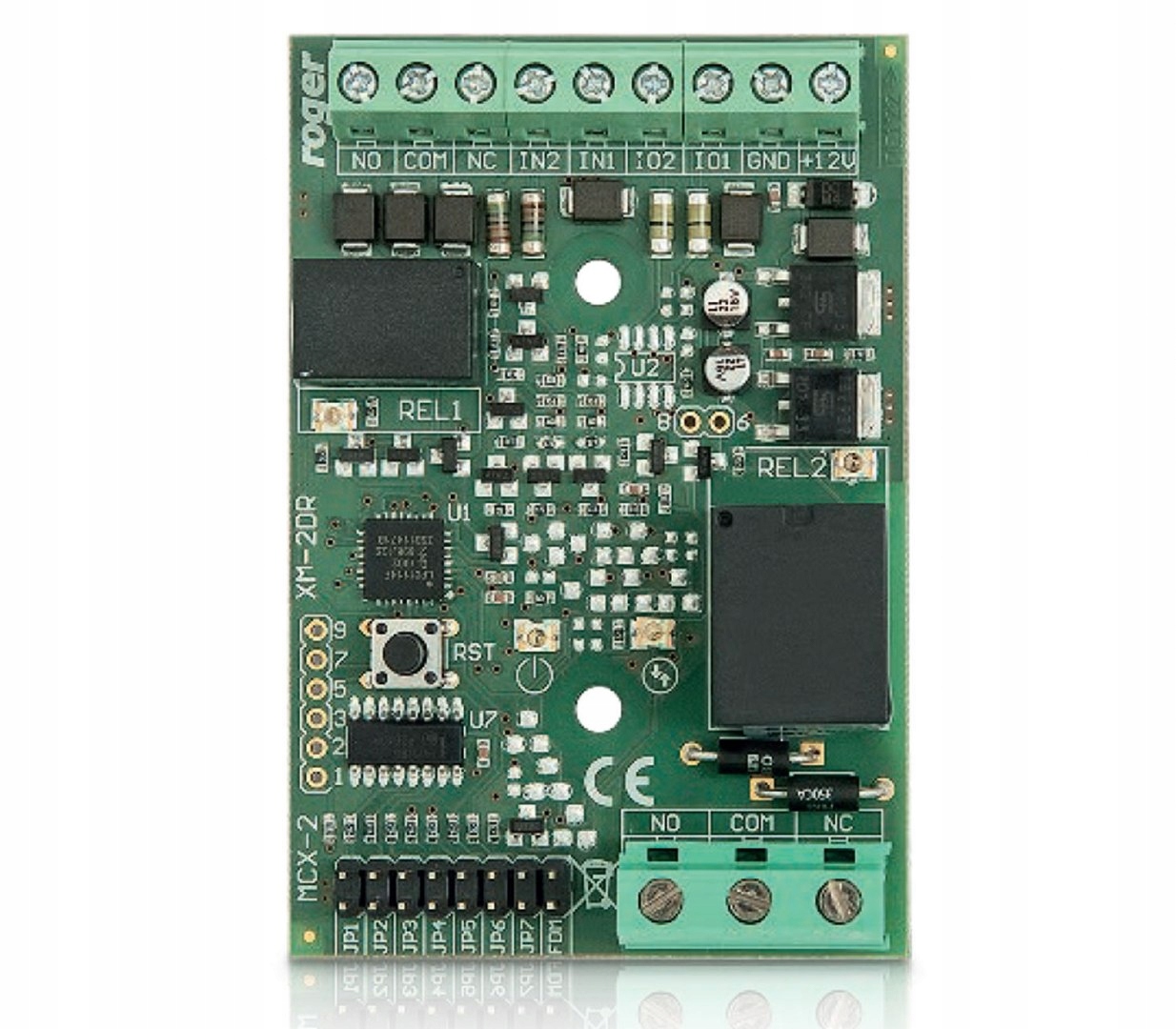

Ekspander We/wy MCX2-BRD
Ekspander We/wy MCX2-BRD thumbnail

EAN 5907608961540

EDIT PRODUCT

Ekspander We/wy MCX2-BRD

(Write a Review)
Barcode Formats: EAN-13 5907608961540
Brand: Roger
Description:   Ekspander we/wy MCX2-BRD Opis MCX2-BRD to expander linii wejściowych i wyjściowych przeznaczony do wykorzystania w systemie RACS5. Urządzenie umożliwia zwiększenie ilości dostępnych linii, wejściowych oraz wyjściowych w systemie. Linie te są wykorzystywane m.in. do podłączenia zamków, czujników, przycisków, urządzeń sygnalizacyjnych, itp. Expander posiada interfejs RS485 za pośrednictwem, którego są podłączone do magistrali komunikacyjnej kontrolera MC16. Zasilanie . Ekspander wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D lub MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju. Magistrala RS485 . Komunikację ekspandera z kontrolerem dostępu MC16 zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla. Zastosowanie kabli w ekranie należy ograniczyć do instalacji narażonych na silne zakłócenia elektromagnetyczne. Standard transmisji RS485 stosowany w systemie RACS 5 gwarantuje poprawną komunikację na odległości do 1200 metrów i charakteryzuje się wysoką odpornością na zakłócenia. Linie wejściowe . Ekspander udostępnia parametryczne linie wejściowe ogólnego przeznaczenia typu NO, NC, 3EOL/DW/NO i 3EOL/DW/NC. Typy i parametry elektryczne wejść takie jak czas reakcji i rezystory parametryzujące ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje przypisuje się poszczególnym wejściom w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wejścia. Linie wyjściowe . Ekspander udostępnia wyjścia przekaźnikowe ze stykami NO/NC. Parametry elektryczne wyjść takie jak polaryzacja ustawia się w ramach konfiguracji niskopoziomowej (RogerVDM). Funkcje poszczególnym wyjściom przypisuje się w ramach konfiguracji wysokopoziomowej (VISO). Istnieje możliwość przypisania jednocześnie wielu funkcji do danego wyjścia z ustaleniem ich priorytetów. Specyfikacja Napięcie zasilania: Nominalne 12VDC, dopuszczalne 10-15VDC. Pobór prądu (średni): 30mA (bez załączonych przekaźników). Wejścia: Dwie (IN1, IN2) parametrycznych linii wejściowych elektrycznie połączonych wewnętrznie z +12V przez rezystor 15 kΩ, próg przełączania ok. 3.5V. Wyjścia przekaźnikowe: . Dwa wyjścia przekaźnikowe; REL1: 30VDC/1,5A; REL2: 30VDC/5A; Każde z wyjść wyposażone w jeden styk NO/NC.; Odległości: Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a ekspanderem. Klasa szczelności: IP20. Temperatura pracy: 5°C ~ 40°C. Wilgotność : 10% ~ 95% (bez kondensacji). Waga: ok. 50g. Wymiary (szer./wys./dł.): 54x80x20mm.
Product Reviews WRITE A REVIEW

No reviews posted yet.

Online Stores
ADD STORE

Sponsored affiliate online retailers for EAN 5907608961540:

  1. Allegro.sk: CZK 80.35
  2. Allegro.pl: PLN 337.00
